파이썬 딕셔너리 내부구조와 관련 개념 살펴보기 (Python Dictionary Internals and relating concepts)

파이썬 딕셔너리는 해쉬테이블(Hash Table)로 내부적으로 리스트를 포함(3.6 이후)하고 있으며 파이썬 언어 자체에도 많이 쓰이고 있어서(모듈 네임스페이스, 클래스 및 인스턴스 속성, 함수의 키워드 아규먼트 등 [5]), 그 내부구조를 자세히 공부해보면 다양한 중요개념들을 배울 수 있습니다. 또한, 3.6 버젼에서 내부구조가 변경되면서 키의 Ordering을 보장하였는데, 그 부분도 내부구조를 살펴보며 다룰 수 있을 것 같습니다.



이 글에서는 아래와 같은 사항을 다루고자 합니다:



• 딕셔너리는 해쉬테이블
• 왜 3.6 이후 버젼은 딕셔너리 키가 Ordering되나?
• Combined 및 Split table
• Memory 할당
• Hash collision
• Key lookup optimization (Old Version)

관련글:

• 파이썬 튜플 내부구조
• 파이썬 클래스 내부구조

딕셔너리는 해쉬테이블

딕셔너리는 키 -> 값을 매칭하는 매핑 형태의 자료구조로 collections.MutableMapping에 dict의 인터페이스가 구현되어 있습니다.

import collections  # with python 3.9
a_dict = {}
isinstance(a_dict, collections.MutableMapping)
# 출력
True

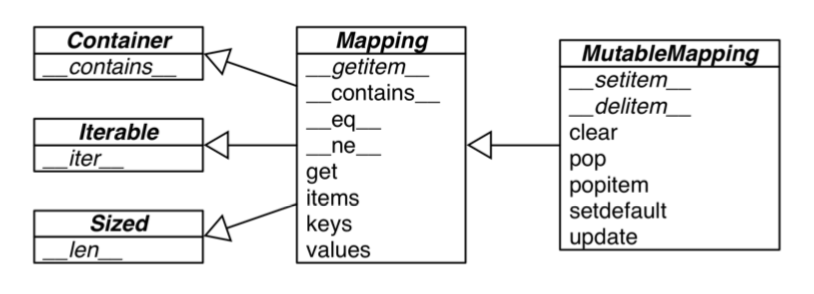

Fluent Python UML class diagram for the MutableMapping - Image from Fluent Python [5]



doc distance(워드카운트, inner product 등), 데이터베이스, 컴파일러(globle variables 관리 등) 등에 고루 쓰이기에 대부분의 프로그래밍 언어에서 구현되어 있습니다. 언어마다 구현은 다르겠으나, 기본적으로는 다음과 같이 insert, delete, search의 기능을 가집니다 [3]:

a_dict = {}
a_dict['a'] = 1  # insert
del a_dict['a']  # delete
a_dict['a']      # search



Hash 함수는 '임의의 길이의 데이터를 고정된 길이의 데이터로 매핑하는' 함수입니다. 파이썬에서는 hash() 내장함수를 통해 확인해볼 수 있습니다 (객체의 tp_hash 함수를 호출).

print(hash("a"))
# 출력
5675537528622735284

위의 경우에는 "a"이라는 데이터를 56으로 시작하는 19자리 int에 매핑하였습니다. 키가 hash 함수(prehashing)를 통해 매핑되는 단 하나의(이상적인 상황에서) hash값으로 변환되어, 해당 hash값을 hashing 후 접근하여 값을 찾기(아래 Hash Collision이 없다고 가정)에 O(1)에 해당됩니다.



여기서 prehashing과 hashing에 대한 구분이 필요합니다 [3]:

• prehashing: hash(x) ==  hash(y)이면, x == y로 파이썬의 hash는 ideally prehashing임
• hashing: 커다란 key space를 한정된 크기의 m으로 줄이는데 포인트가 있음 (reduce the universe of all keys (integers) down to reasonable size m for table )

위에서 알 수 있는 부분은, 딕셔너리는 해쉬테이블이기 때문에 파이썬 딕셔너리 키가 되기 위해서는 hashable해야 한다는 사실입니다:

a_tuple = (1, 2)
a_list = [1, 2]
a_dict = {}
# 키가 될 수 있을까?
a_dict[a_tuple] = "can be a key"   # 가능함
a_dict[a_list] = "cannot be a key" # TypeError: unhashable type: 'list' 발생



위와 같이 unhashable한 리스트는 딕셔너리의 키가 되지 못한다는 사실을 알 수 있습니다.



728x90

왜 3.6 이후 버젼은 딕셔너리 키가 Ordering되나?

3.6 버젼 이전의 딕셔너리는 아래와 같은 구조를 가집니다 [2]:

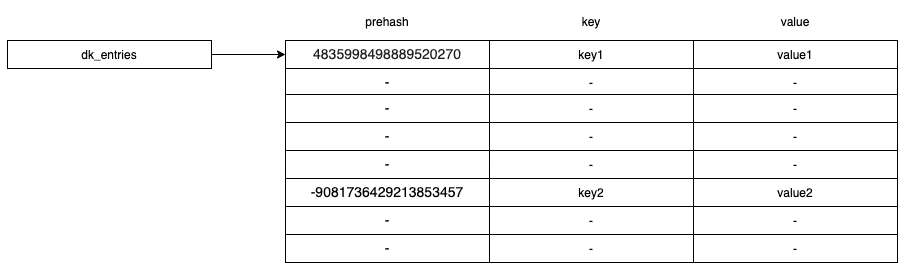

Python Dictionary Structure before 3.6 (not sure on actual location priority) - Image from Author

위와 같이, prehash, key, value 공간이 생성되는 것을 볼 수 있습니다(비어있어도).

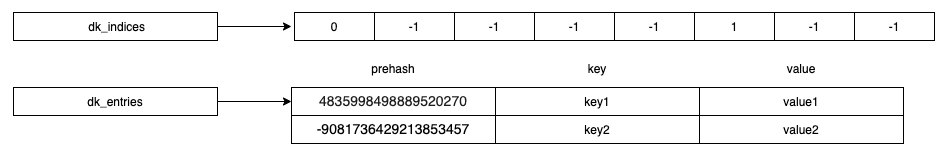

Python Dictionary Structure after 3.6 - Image from Author

반면, 3.6 이후의 경우 array 형태의 indices(디폴트 8 사이즈)를 두고, 해당 indices에 접근 후 index를 얻어 그 index를 통해 entry에 접근하는 것을 알 수 있습니다.



3.6 이후의 구조에서 indices에서는 키를 입력한 순서대로 Ordering 되지 않지만, entries에서는 순서대로 append 되는 것을 볼 수 있습니다. 그렇기에, 이 entries를 순회하면 삽입한 순서대로 가져올 수 있게됩니다.





위의 구조를 단순화된 코드로 살펴보면 다음과 같습니다 [4]:

struct dict {
   long num_items;
   dict_entry* items;   /* pointer to array */
}

struct dict_entry {
   long hash;
   PyObject* key;
   PyObject* value;
}

3.6 이전 버젼이 위와 같이 dict 객체에 직접 dict_entry에 대한 포인터 items를 가지고 있는 것과 달리,

struct dict {
    long num_items;
    variable_int *sparse_array;
    dict_entry* compact_array;
}

struct dict_entry {
    long hash;
    PyObject *key;
    PyObject *value;
}

3.6 이후 버젼은 sparse_array(indices에 해당)를 가지고 있고, dict_entry가 저장되어 있는 compact_array를 가지고 있는 형태입니다.



변경 후 장점

• 메모리 사이즈 감소: 포인터 하나를 8 bytes로 잡으면, 3.6 이전 구조는 8 * 3 * 8로 192를 사용하는 반면, 변경 이후에는(위 케이스에서) 8 * 3 * 2 + 1 * 8로(entries + indices) 56을 사용합니다 (예시를 위한 가정이며, 디폴트 사이즈 딕셔너리에서 실제 메모리 할당값은 아래 'Memory 할당' 섹션을 참조하세요). 이와 같이, indices를 추가하여 keys, hash, value를 위한 메모리 할당이 좀 더 compact하게(불필요한 할당이 없이 필요한 시점에 발생하게) 되어 메모리 사용의 이점을 가집니다.
• 개선된 Caching과 GC: 좀 더 compact한 array를 가지게 되어 개선된 cache효과에 더해(TODO - 정확히 이해), 기존의 딕셔너리 구조에서는 변경(modification)이 랜덤하게 일어나 GC collection 간의 cards(또는 subsets of array - 어떤 객체가 이전 collection 이후 변경되었는지 기록?) 체킹 시 invalidate이 높은 반면에 이후의 딕셔너리 구조는 entries에 append 하는 것이 주를 이루기에 GC 성능을 올려줍니다. (Pypy)
• 위에서 언급된 것 처럼 딕셔너리 키의 순서를 보장합니다.

변경 후 단점

• 딕셔너리에서 삭제는 흔한 일은 아니지만, 딕셔너리에 다수의 삭제가 발생하면 순서를 보장하기 위해 삭제로 인해 빈곳을 방치하였다가 한 번에 몰아서 entries를 다시 compact하게 만들고 indices도 변경합니다. 이러한 경우 기존보다 성능이 조금 더 느릴 수 있습니다.
•  indices 생성으로 인해 코드가 좀 더 복잡해졌을 것으로 추정됩니다(?).



Combined 및 Split table

PEP 412에서 제시되어, 최적의 경우 성능(10%)과 메모리 사용(10%)에 개선을 이루어 적용되었습니다. Combined와 Split Table이라는 명칭도 PEP 412에서 제시되었으며, 파이썬 딕셔너리의 내부구조에서 따온 이름입니다.



기존의 딕셔너리와 새롭게 제시되는 딕셔너리 모두 고정된 크기의 dict-struct와 크기 변경이 가능한 테이블로 이루어져 있습니다. 새롭게 제시되는 딕셔너리가 다른 점은 split table의 경우 keys table과 values를 따로 보관하고 combined table의 경우 기존과 유사하게 같이 보관하는 점과 dict-struct의 몇개의 필드가 추가된 점입니다.



• Split table 딕셔너리: 딕셔너리가 객체의 __slot__ 필드를 채우기 위해 생성될 때, split table 딕셔너리로 생성됩니다. keys table은 그 객체(type)에 캐싱되어서 해당 class의 모든 인스턴스가 key를 (최대)공유하도록 합니다. 해당 딕셔너리가 여러 이유로 다양해지는 경우 combined table 딕셔너리로 convert되게 됩니다.



• Combined table 딕셔너리: 명시적인 딕셔너리 생성({} 등), 모듈 딕셔너리 또는 대부분의 딕셔너리에 해당됩니다. 이러한 (native?) Combined table 딕셔너리가 split table 딕셔너리로 변경되는 일은 없습니다.

두 가지 딕셔너리에 대한 부분은 cpython 코드에도 코드레벨의 설명으로 잘 나와 있습니다:

/*
The DictObject can be in one of two forms.
Either:
  A combined table:
    ma_values == NULL, dk_refcnt == 1.
    Values are stored in the me_value field of the PyDictKeysObject.
Or:
  A split table:
    ma_values != NULL, dk_refcnt >= 1
    Values are stored in the ma_values array.
    Only string (unicode) keys are allowed.
    All dicts sharing same key must have same insertion order.
*/

좀 더 직관적으로 이해되는 설명은 [2]에서 볼 수 있습니다:

# print를 위해 cpython 코드 변경하였다고 함

class B(object):
    b = 1

b1 = B()
b2 = B()

# __dict__ 객체 아직 생성 안됨
>>> b1.b
1
>>> b2.b
1

# __dict__ 생성, b1.__dict__와 b2.__dict__는 같은 PyDictKeysObject를 공유함
>>> b1.b = 3
in lookdict_split, address of PyDictObject: 0x10bc0eb40, address of PyDictKeysObject: 0x10bd8cca8, key_str: b
>>> b2.b = 4
in lookdict_split, address of PyDictObject: 0x10bdbbc00, address of PyDictKeysObject: 0x10bd8cca8, key_str: b
>>> b1.b
in lookdict_split, address of PyDictObject: 0x10bc0eb40, address of PyDictKeysObject: 0x10bd8cca8, key_str: b
3
>>> b2.b
in lookdict_split, address of PyDictObject: 0x10bdbbc00, address of PyDictKeysObject: 0x10bd8cca8, key_str: b
4

# split table에서 키 삭제 후 combined table로 변경됨.
>>> b2.x = 3
in lookdict_split, address of PyDictObject: 0x10bdbbc00, address of PyDictKeysObject: 0x10bd8cca8, key_str: x
>>> del b2.x
in lookdict_split, address of PyDictObject: 0x10bdbbc00, address of PyDictKeysObject: 0x10bd8cca8, key_str: x
# now, no more lookdict_split (split table 쪽에 박아놓은 위와 같은 print가 안나온다는 듯 함)
>>> b2.b
4



Memory 할당

딕셔너리에 얼마나 메모리 할당되는지 보려면, 위에서 말씀드린 indices와 entries를 먼저 나누어 살펴보면 됩니다. 아래 cpython의 코멘트에는 indices의 사이즈를 나타내는 dk_size가 어떻게 indices 인덱스 크기(타입)와 entries(dk_entries)의 사이즈에 영향을 미치는지 잘 나타내주고 있습니다.



dk_size가 증가할 수록 많은 범위의 entries의 위치를 표시해야하기에 indices의 index 크기도 증가합니다. 또한, dk_entries의 크기도 USABLE_FRACTION(dk_size)를 통해(현재 dk_size * 2/3) 만약 dk_size가 8이면, 8 * 2/3 = 5인 부분을 알 수 있습니다.

Size of indices is dk_size.  Type of each index in indices is vary on dk_size:
* int8  for          dk_size <= 128
* int16 for 256   <= dk_size <= 2**15
* int32 for 2**16 <= dk_size <= 2**31
* int64 for 2**32 <= dk_size
dk_entries is array of PyDictKeyEntry.  Its size is USABLE_FRACTION(dk_size).



메모리 할당은 크게 처음 딕셔너리가 생성, insertion, deletion 될 때 3가지 상황에서 발생합니다:



• 딕셔너리 생성 시: 아래 코드에서 보이듯이, PyDictKeysObject + es(indices index 크기) *  size(indices array 크기) + sizeof(PyDictKeyEntry) * usable(USABLE_FRACTION(indices array 크기)로 구한값)이 할당되는 것을 볼 수 있습니다.

dk = PyObject_MALLOC(sizeof(PyDictKeysObject)
                     + es * size
                     + sizeof(PyDictKeyEntry) * usable);



• insertion: 만약 dk_usable이 0보다 작거나 같으면 insertion_resize를 호출하는데, insertion_resize 내부에서는 GROWTH_RATE 함수를 사용하여 ma_used(현재 사용하고 있는 사이즈) * 3보다 작은 최대 2의 배수값을 새로운 (크기를 늘린) indices size로 하여 생성하고, 기존 key, hash, value 값을 하나씩 복사해줍니다.

# dk_usable 확인 부분
if (mp->ma_keys->dk_usable <= 0) {
    /* Need to resize. */
	if (insertion_resize(mp) < 0)
		goto Fail;
}

# insertion_resize
static int
insertion_resize(PyDictObject *mp)
{
    return dictresize(mp, GROWTH_RATE(mp));
}

# GROWTH_RATE
#define GROWTH_RATE(d) ((d)->ma_used*3)



• deletion: item 삭제 시에는 insertion과 같이 resize가 일어나지 않습니다. 만약 큰 딕셔너리에서 계속 삭제만 된다면, 해당 딕셔너리는 처음과 같은 메모리를 차지하고 있게 됩니다 (아마 삭제를 실행하는 경우 다시 추가가 주로 있고, 그로 인해 너무 빈번한  resizing을 피하기 위해서).

(TODO: 파이썬 메모리 사용량 코드 추가)

Hash collision

Hash 테이블에서는 두 개의 키가 같은 해쉬 값을 가질 때 어떻게 처리할지 결정하는 부분이 중요합니다. 한 가지 주요 방법은 Chaining [3]이나 파이썬은, 전자가 키 별로 메모리 할당이 필요하고(느림) 캐쉬 locality 문제도 있어서, 다른 방법인 Open Addressing을 사용합니다.



Open Addressing의 가장 흔한 방법은 linear probing입니다. slot i가 자리가 없다면, i+1를, 또 자리가 없다면 i+2를 탐색하며 자리가 있는 곳을 찾으면 키를 넣습니다. 파이썬을 사용하는 프로그램에서 주로 int를 키로 많이 사용하기 때문에, 이러한 linear probing을 사용하면 탐색 시 매우 느리기에 파이썬은 아래와 같은 좀 더 복잡한 방법을 사용합니다 (상세 PERTURB_SHIFT):

#define PERTURB_SHIFT 5

j = ((5*j) + 1) mod 2**i
#0 -> 1 -> 6 -> 7 -> 4 -> 5 -> 2 -> 3 -> 0 [and here it's repeating]

perturb >>= PERTURB_SHIFT;
j = (5*j) + 1 + perturb;
# use j % 2**i as the next table index;



Key lookup optimization (Old Version)

파이썬 딕셔너리의 최적화와 관련된 또 다른 부분은 string 이외의 데이터가 요청되기 전까지 string 전용 함수를 사용하는 부분입니다. PyDictObject는 ma_lookup(3.9.1에서 dk_lookup)이라는 필드를 가지고 있는데, 이것은 key look up에 사용되는 함수에 대한 포인터 입니다:

struct PyDictObject {
	...
	PyDictEntry *(*ma_lookup)(PyDictObject *mp, PyObject *key, long hash);
};

딕셔너리 구현체는 (dict->ma_lookup)(dict, key, hash) 같은 형태를 호출하여 key를 얻습니다: key는 Key를 나타내는 객체에 대한 포인터이고 hash는 key를 통해 얻어진 해쉬값입니다.



ma_lookup은 기본적으로 lookdict_string으로 세팅되어 있습니다. 해당 함수는 두 키 모두 string으로 가정하기에 몇 가지 shortcut을 이용합니다. string-to-string 비교는 에러를 발생시키지 않아서 에러 체킹이 스킵될 수 있습니다. 다른 한 가지로는 객체에 여러가지 비교연산이 필요 없는 부분입니다(<, >, <=, >= 등).



nonstring이 입력되게 되면 ma_lookup에 lookdict로 바뀝니다.
